閉式蒸汽冷凝水回收裝置

一、蒸汽冷凝水回收裝置簡單介紹

安徽華強環保科技有公司主營產品包括：乏汽回收系統、減溫減壓裝置、粉體輸送系統、大流量疏水閥、疏水自動加壓器、熱力除氧器系統、無頭熱力除氧器、煙氣余熱蒸發器、智能換熱機組系統、煙氣余熱回收系統、汽水直接換熱系統、定連排熱能回收器、蒸汽冷凝水回收器、閉式凝結水回收裝置、氣動凝結水回收裝置、凝結水處理回收裝置、高效率冷凝水回收設備、高溫凝結水精處理系統，蒸汽冷凝水回收裝置

二、蒸汽冷凝水回收裝置詳細說明

閉式凝結水回收系統指的是凝結水在回收利用的過程中不與大氣接觸的系統。一般來說，該系統處于高于大氣壓力的運行狀態，因而明顯體現出了優于開放式回收系統的節能效果和綜合效益。閃蒸損失的大大減少和凝結水的及時輸送，使凝結水本身的熱量得到比較充分的利用;凝結水與空氣的隔離狀態使得水質保持較好的軟化狀態，并使得回水管道和附件減輕腐蝕;系統的可靠運行同時帶來整個供熱系統的平穩運行，既減少了熱排放的環境污染，也減少了鍋爐的負荷壓力。

　　智能凝結水回收裝置 密閉式凝結水回收是一項復雜系統工程。應把疏水設備，回收設備和用戶結合在一起綜合考慮，OMEXELL傳熱技術中心運用流體力學、單相流和兩相流原理，系統應用集中疏水引射技術，高低壓管路共網技術，利用蒸汽動能的自動加壓技術，將高溫凝結水在低背壓或無背壓狀況下暢通地引回到凝結水回收機組。經過除污器，汽水分離，快排凝結水，增壓汽蝕消除器，結合靈活的液位自調裝置，乏汽抽吸裝置，有效地保證高溫凝結水穩定地輸送到用戶，也保證凝結水回收機組內的壓力低干外網壓力。汽蝕消除裝置及管道的最優化設計改變了水泵汽蝕條件，保證在整個密閉運行的系統中，高溫水泵不會發生汽蝕。智能凝結水回收裝置

　　三、蒸汽冷凝水回收裝置產品構成

　　一、凝結水回收機組 (電動型凝結水回收裝置)蒸汽冷凝水回收

　　二、疏水自動加壓器 (汽動型凝結水回收裝置)

　　三、疏水閥

　　四、凝結水共網器

　　五、凝結水爬高器 智能凝結水回收裝置

　　六、閃蒸罐

　　七、凝結水低壓輸送器

　　八、凝結水精處理裝置

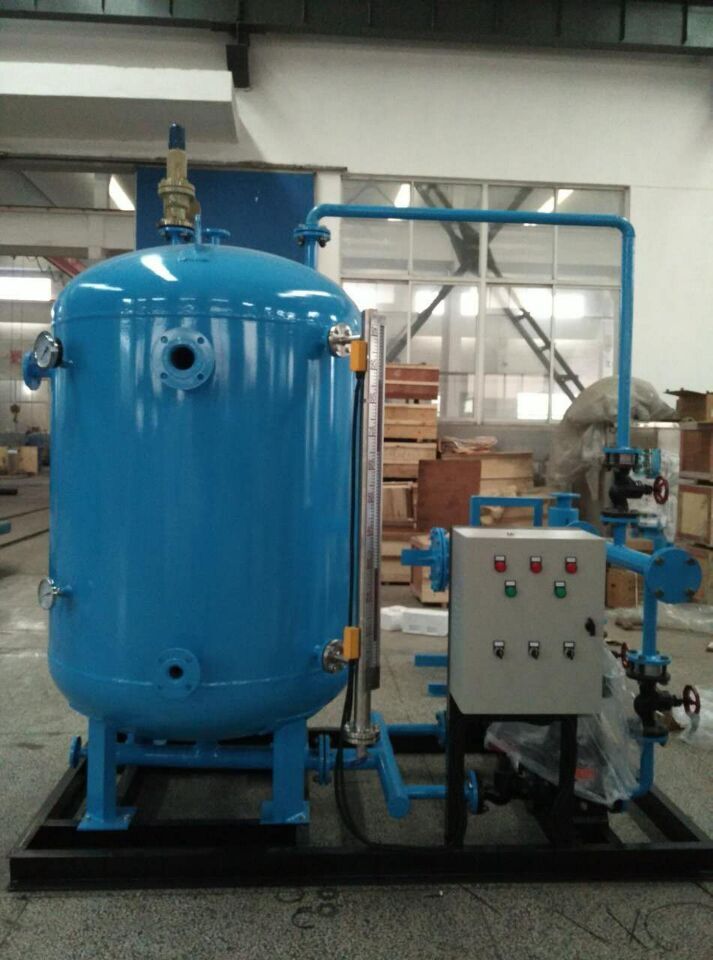

　　一、凝結水回收機組(電動型凝結水回收裝置)

　　1自動調壓裝置

　　該裝置將設備安全和工藝安全分開，用安全閥保證設備結構安全，用調壓裝置確保生產工藝的系統安全，在集水容器內增設了自動調壓裝置，利用多級水封和“U"型管原理，有利于二次汽在容器內的二次凝結，是閃蒸回收的重要節能措施，并且二次汽向水面施壓，保證水泵防氣蝕必須的正壓水頭，形成閉式系統，保證設備及管道內無氧，不生銹。智能凝結水回收裝置

　　2 除污裝置

　　在集水容器內增設除油污和雜質的精密過濾裝置，用于提高水質純凈度。

　　3 氣蝕消除裝置

　　當集水容器的水位降到底部時，原本的水面出現降水漏斗(與龍卷風形狀相似)，二次汽入泵仍會發生汽蝕。以阿基米德螺線方程為理論依據，做成多層倒流體，在水位下降時，上部倒流機構自動閉鎖，確保低水位時仍無汽蝕現象發生，智能凝結水回收裝置

　　4 專用回水泵

　　可選配專用密封材料的高溫熱水泵，最高耐溫可達180℃以上，大大增強泵體的耐溫耐久性能。

　　5 自動控制系統

　　專用控制系統，實現雙泵交替自動運行，高低液位監測，溫度、壓力在線監測，故障聲光報警等功能，并可納入DCS或BA系統，確保設備安全可靠運行。智能凝結水回收裝置

　　二、疏水自動加壓器(汽動型凝結水回收裝置)

　　工作過程如下：

　　充水：在充水過程中，蒸汽/空氣進口閥和泵出口止回閥關閉，泵排汽閥和泵進口止回閥開啟。凝結水回收泵的聯動機構處于低位，泵內無壓。

　　開始壓送：浮球隨著凝結水的流入而上升至排水點，凝結水回收泵的聯動機構動作到高位，泵內帶壓，閥門全部處于第一步的相反位置。智能凝結水回收裝置

　　結束壓差：隨著凝結水的排出，浮球下降，直至凝結水回收泵的聯動機構動作到低位，泵內壓力釋放，保留水封。

　　重新充水：蒸汽或空氣進口及泵出口止回閥重新關閉，排氣閥和進口止回閥開啟，于是又進入充水狀態，重復動作過程。智能凝結水回收裝置

　　三、疏水閥

　　疏水系統的重要設備即疏水器在節能和凝結水回收系統內起到了極為重要的作用。性能良好的疏水器不但能及時的完成阻汽排水和排不凝性氣體任務，而且也是整個凝結水回收和利用系統的重要門戶。一旦使用質量差的疏水設備，不但損失了大量的新鮮蒸汽污染了環境而且回水管線內產生氣阻導致凝結水回收系統不能正常工作(嚴重時造成凝結水回收系統癱瘓。智能凝結水回收裝置

　　四、凝結水共網器

　　在實際蒸汽供熱系統中，由于各支路用熱設備不同，往往凝結水回水壓力差別較大，若流入同一閉式凝結水回收機組時，會造成壓力不穩，甚至無法回收低壓凝結水回水，只能根據壓力不同設置多臺回收機組，造成初投資和運行費用的提高。

　　凝結水共網器利用流體力學射流理論，利用高壓凝結水或回收器循環泵的壓頭來引射中壓、低壓凝結水，平衡各支路凝結水的壓力，使各種壓力的凝結水均能回到閉式凝結水回收機組。

　　五、凝結水自動爬高器

　　凝結水是汽水兩相流，在爬高豎管中，容易產生汽阻、水擊、汽蝕問題，造成爬高能力下降。凝結水自動加壓器通過改變凝結水流態，將兩相流變?yōu)閱蜗嗔鳎媚Y水的背壓、二次閃蒸汽的反作用壓力和回水的重力，提升凝結水的爬高能力。

　　六、閃蒸罐

　　閃蒸罐是一種重要的節能裝置，用于從凝結水水中回收閃蒸蒸汽。過熱凝結水或鍋爐排污水沿閃蒸罐切線進入罐內，根據流體兩相流和渦流分離理論，在罐內擴容后，壓力降低，會在罐內產生閃蒸汽，可以引入低壓蒸汽管道或通過噴射器加壓后引入中壓管道，進入用熱設備，加熱物料，使原來低品質的熱能重新得到利用。聚集在下部的飽和凝結水流入，經疏水閥后流到凝結水回收裝置或除氧水箱。

　　七、凝結水低壓輸送器

　　智能凝結水回收裝置當多路共網時一路壓力遠遠低于其他路壓力，而該路凝結水量又較小，另加一臺回收器會造成初投資和運行費用的浪費;或當用汽壓力非常低時，且用熱點很分散，導致凝結水壓力很低，很難回收。凝結水低壓輸送器，是利用凝結水回收機組水泵出口高壓水引射低壓凝結水來進行工作。

　　八、凝結水精處理裝置

　　高溫凝結水回收后，由于往往含有金屬氧化物、膠硅和懸浮雜質、過量的油類等有機污染物、各種Na+ 、Ca2+ 、Mg2+ 等離子超標和凝結水呈酸性等問題，不能達到工業鍋爐的水質標準，需要根據要求，進行過濾、除油、除鐵、除鹽等。蒸汽冷凝水回收裝置

　　在凝結水進入總凝結水回水系統之前加設含油量在線監測設置和三通閥，一旦發生含油量超標，立即旁通至污水管線并發出報警;在總回水管線的尾端加裝含油量、電導率在線監測裝置，一旦含油量超標或重金屬超標，立即旁通至脫鹽水系統，以使高溫凝結水得到充分回收和利用。智能凝結水回收裝置
