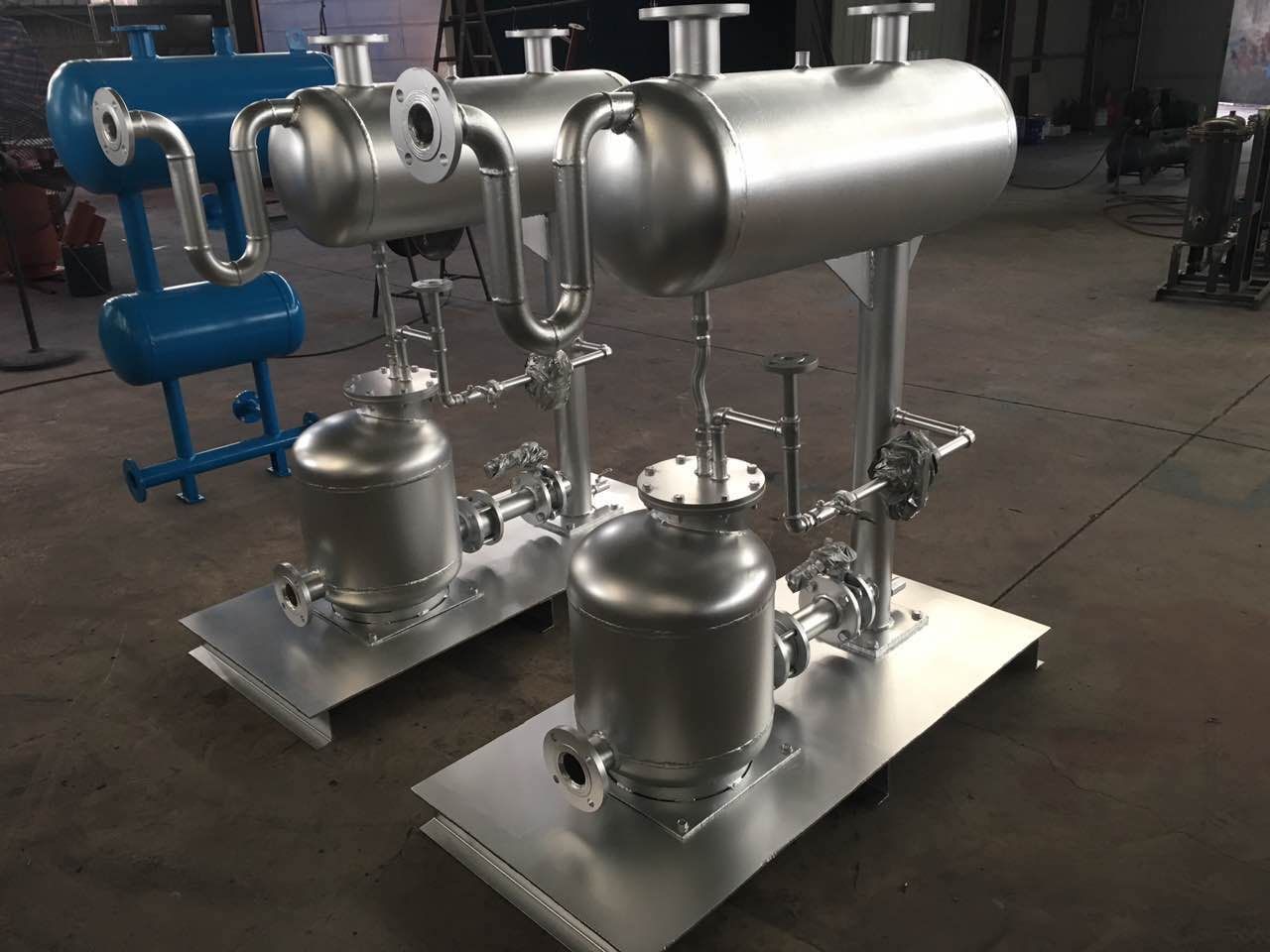

氣動冷凝水回收泵

　　一、 氣動冷凝水回收泵產品簡介

　　冷凝水回收裝置也叫凝結水回收泵機組，冷凝水是經過軟化處理的高溫水，且含有大量的熱能。將冷凝水加以回收利用，可以節能節水，減少水處理的費用。我公司生產的冷凝水回收器已廣泛應用于化工、石油、食品、紡織、橡膠、電力、冶金等行業及醫院、餐飲、商場、辦公樓等所有使用蒸汽作為生產、采暖、空調、生活熱水等的冷凝水回收系統中，是節能環保的一種新型產品。

　　二、 氣動冷凝水回收泵工作原理

　　冷凝水回收裝置通過罐體內的調壓裝置、除污裝置、氣蝕消除裝置和專用水泵以及電氣控制系統，解決了水泵的氣蝕，杜絕了氧腐蝕，不見了二次汽，提高了水質純凈度，實現了高溫冷凝水和高能二次汽的完全、低位、閉式直接回收，節約了大量能源。

　　三、 氣動冷凝水回收泵產品特點

　　(1)機電一體、自動控制、運行安全可靠。

　　(2)高效節能、減排環保。

　　(3)根據現場安裝空間，罐體可做成立式或臥式，安裝方便。

　　(4)可多管路同時回收，回收量大。

　　四、氣動冷凝水回收泵安裝說明

　　(1)凡冷凝水能自動流到鍋爐房或水處理間的客戶，無論回水管路在地上還是在地下，該設備一律安裝在地面上。

　　(2)當用汽設備與鍋爐房距離太遠、位置過低、過馬路等障礙或冷凝水有它用時，該設備安裝在用汽設備的末端地面上。并盡量安裝在用熱設備比較集中的地方。

　　(3)布置設備時，上部應留一定高度，一般為設備總高度的0.2倍。

　　(4)設備可直接安裝在地面或混凝土基礎上，基礎高出地面100mm，不需做預埋件。

　　(5)當回水末端位于地面以上時，將回水管與該設備進水管接通;當回水管末端位于地下時，在管道末端安裝回水爬高器，回水爬高器的排污管安裝閘閥，出水管向上與設備進水管接通。

　　(6)如果有多路冷凝水回到同一冷凝水回收器，各冷凝水管是從高壓向低壓依次排列。

　　(7)設備的調壓管接到地溝或室外，調壓管上不得安裝任何閥門。

　　(8)水泵的出水管分別安裝逆止閥，經過三通管集中向除氧器或鍋爐供水，兩臺水泵一用一備運行。

　　(9)排污口安裝排污閥，將排污管接到地溝。

　　(10)設備自配電控柜，電控柜可就近安裝于離地面1.2米左右的墻壁上。

　　(11)電源電壓為380V三相四線制，電控柜到電機之間為兩條四芯、截面積4平方毫米的電纜(或按實際功率大小選用)，電纜一律穿管保護。

　　五、氣動冷凝水回收泵注意事項

　　(1)在冷凝水系統投入正式運行之前，必須對整個管路系統進行全面的除污清洗。

　　(2)設備運行前，須先打開冷凝水入口前閥門和兩臺泵后的截止閥，關閉冷凝水出口閥門和排污閥。

　　(3)設備運行時，只須把電控柜內開關接通，將手、自動開關旋至自動檔，設備就會自動運行，無須專人看管，只須定期巡視和注意蜂鳴器報警即可。

　　(4)當冷凝水系統開始運行時，先打開產品上的排污閥，待回水清凈后關閉;當回水有少量硬性雜質或油污時，應每3-5天打開排污閥排污一次;以后遞減至一個月排污一次即可。

　　(5)當電控柜上的報警燈亮或蜂鳴器報警時，表明自控系統發生故障，操作人員應將電控柜上的轉換開關由自動旋至手動位置，由手動啟閉按鈕控制回水泵向鍋爐房送水;同時通知維修人員檢修自控系統，待修復后再將轉換開關復原。

　　(6)當調壓管長時間向外排汽或排水，應首先檢修用熱設備的疏水閥是否正常，如更換疏水閥后仍排汽，請檢修或更換水泵后面的逆止閥。

　　(7)如果自控系統正常，一臺或兩臺水泵運轉正常卻不能正常向外出水，請把水泵出口放氣閥打開放氣或更換水泵后面的逆止閥。

　　(8)用戶如有特殊要求，如連續運行或遠程控制等，請在定貨時注明。

　　六、冷凝水回收裝置產品規格型號參數表

　　參數/型號回收量(m3/h)罐體直徑(mm)設備總高(mm)進水口DN1排污口DN2調壓口DN3

?
